IT工程技术实训综合布线系统--光缆展示柜

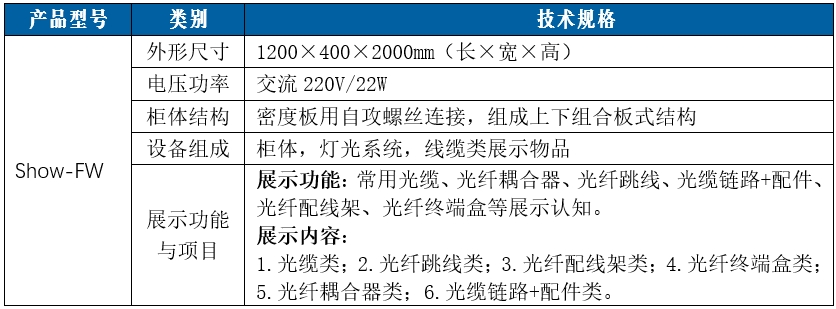

产品型号及技术规格

1.1产品规格：长1200毫米，宽400毫米，高2000毫米。

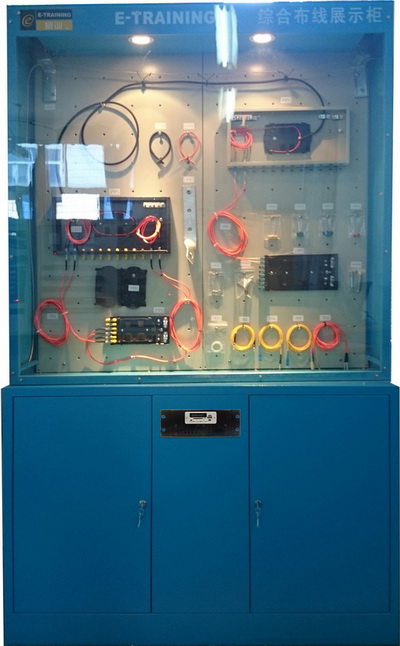

1.2产品结构：综合布线实训室产品展示柜，包括螺丝和连杆结构以及自攻螺丝固定的透明亚克力门、带螺孔的钢板、螺丝、数字播放器、射灯和开关等组成，展示柜结构与技术参数：

1.2.1展示柜总高度2000毫米，总宽度1200毫米，上部深度220毫米，下部深度350毫米，产品展示柜为密度板用自攻螺丝连接组成上下组合板式结构。

1.2.2展示柜顶端棚板上安装2个射灯，并将电源线连接到展示柜下部的开关上。

2.2.3 产品展示柜上部安装有两块钢板，每块钢板用4个自攻螺丝固定在产品展示柜上，每块钢板上设置有多排螺孔，螺孔规格为M6，螺孔间距为100毫米，钢板表面喷塑或者烤漆处理，将各种展品用螺丝固定在钢板上，在钢板上粘贴有产品名称背景招贴画。

1.2.4 透明亚克力门为有机合成透明材料，数量为2块，透明亚克力门用连杆结构固定，安装时每块亚克力门顶端用2组M8螺丝和螺母固定，下端用2组自攻螺丝固定，中间用4组连杆结构固定。

1.2.5 连杆结构由垫圈、螺母、连杆和盖母组成，连杆两端带螺纹，连杆结构安装时，先将连杆的一端拧入钢板的螺孔中，并用另一个螺母固定。另一端先安装1个螺母和垫圈定位再安装亚克力门，然后在亚克力门外面安装1个垫圈和盖母。安装完成后亚克力门美观、稳定和牢固，用户可以根据教学和实训需要，拆卸亚克力门和重新布展。

1.2.6数字播放器嵌入式安装在产品展示柜下部，可直接插入U盘，支持手动或者遥控器操作，两种方式播放语音文件，数字播放器包括音箱、操作面板、红外接收器、遥控器、U盘及插槽、电源线，操作面板上设置有开关键、播放键、暂停键、快进键、快退键等。

1.2.7展示柜出厂时配置有U盘1个，U盘内保存该展示柜的语音解说音频文件。用户可以根据教学和实训需要，修改定制教学音频解说文件。

1.3   展示功能

1.3.1 光缆类

室外光缆0.3米；室内光缆0.3米；光纤1米。

1.3.2 光纤跳线类

ST-ST单模跳线1根，ST-ST多模跳线2根；SC-SC单模跳线1根，SC-SC多模跳线2根；ST- SC单模跳线1根，ST-SC多模跳线1根；ST多模尾纤2根；SC多模尾纤2根。

1.3.3 光纤配线架类

8位ST光纤配线架1台；8位SC光纤配线架1台。

1.3.4 光纤终端盒类

8位ST光纤终端盒1台；8位SC光纤终端盒1台。

1.3.5  光纤耦合器类

ST-ST耦合器1个；SC-SC耦合器1个；FC-FC耦合器1个。

1.3.6光缆链路+配件类

室外多模光缆2米；Φ3毫米防水钢缆2米；U型卡4个；三角支架2个；室外光缆挂钩5个；拉 攀1个；盘线器1个；M8膨胀螺栓2个。
