综合布线故障检测与维护实训装置 易训 Cable 100-T

综合布线故障检测与维护实训装置 Cable100S-T

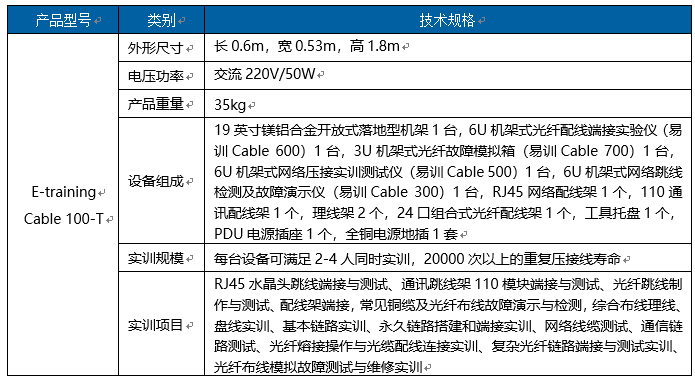

产品型号及技术规格

产品特点

1）Cable100-T实训装置采用19英寸镁铝合金开放式落地机架。

2）Cable100-T实训装置围绕布线通讯端接、光纤、铜缆跳线测试及故障检测、多种永久复杂链路搭建，干线子系统实训和工作区信息插座装置安装等五部分展开实训。能够与实训室中心设备间机柜用双绞线、大对数线缆、室内光缆相连接进行链路实训。

3）机架式彩色LED色块显示功能的网络压接实训测试仪（易训Cable 500）（数字彩色乘法LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况。可直观判断网络双绞线的跨接、反接、短路、断路等故障。

4）机架式彩色LED显示功能的网络跳线检测及故障演示仪（易训Cable 300）（数字彩色乘法LED色块显示灯）1台，对应彩色LED发光块显示线缆两端RJ45接头压接线端接连接状况和线序，每根跳线对应8组16个彩色LED发光块。直观和持续显示连接状况和线序，64个指示灯分32组，设有线缆类型、组别、故障类型提示灯组，同时检测出4根跳线压接情况。故障演示系统面板上设有网络跳线测试接口6组，故障模拟演示功能包括正确、反接、跨接、断路、交叉、短路等国际标准故障类型。

5）所有测试数据以2.4GHz无线传输方式送入教师计算机易训Info system管理软件系统中。

6 ) 本实训设备满足世界技能大赛及全国职业院校技能大赛“网络布线”赛项竞赛要求。

实训功能

1）网络模块端接实训                         6）光纤熔接、冷接测试实训

2）网络跳线制作检测实训                  7）铜缆基本链路，永久链路连接与测试实训

3）110语音跳线架压接实训                8）光缆基本链路，永久链路连接与测试实训

4）网络及光纤布线故障演示与诊断测试

5）通过易训Info system无线监测实训情况管理实训成绩

综合布线实训室行业知名品牌，近千所院校用户的选择，市场占有率位居前列！
