网络光缆故障演示实训装置

易训 Cable 600-T 网络光缆故障演示实训装置（光纤故障模拟箱）

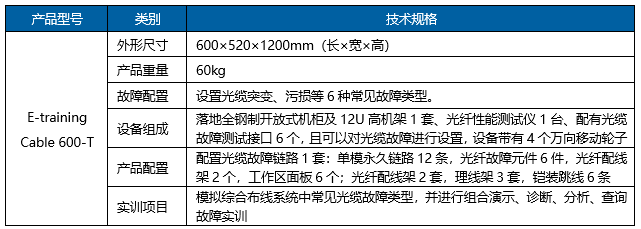

一、产品型号及技术规格

二、产品特点

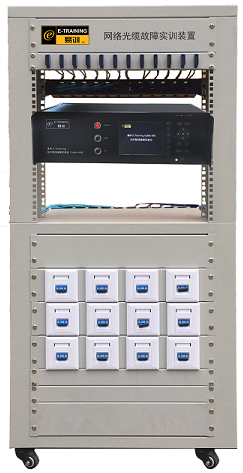

1）Cable600-T 型光缆故障演示实训装置，为全钢结构，主体分上下层。钢板厚度1.8mm。设备上部为12U高度开放式国标19英寸机架，用于安装各种配套的配线架，光纤交换机，光纤测试仪器等设备。下部标准机柜结构，用于放置各类故障原件，超长光纤线缆柜等。

2）光缆故障模拟箱集成了光纤网络永久链路故障的检测和分析功能，包含光缆故障链路1套：单模永久链路12条，光纤故障元件6件，光纤配线架2个，工作区光纤面板6个；光纤配线架2套，理线架3套，铠装跳线6条。可同时显示6根光缆测试情况。配合清华易训光纤测试仪器，可直观查看判断各类光缆存在的故障并予以排除，掌握光网络综合布线链路维护工程技能。

三、实训功能

1）该实训装置可展示国际标准光缆故障类型，校验光纤布线链路错误原理，设置故障类型，排查产生故障的原因，进行最终正确验收测试等功能。

2）同时可开展光纤布线通讯端接、光纤跳线测试及故障检测、多种光纤永久复杂链路搭建实训，光纤干线子系统实训和工作区光纤信息插座装置安装等各种实训内容。

3）在调试测试仪器测试标准基础上，进行光纤障线路的测试验证测试记录、光纤故障位置定位查找、故障排除方法分析。
