综合布线系统安装与维护装置

综合布线系统安装与维护技能考核装置 （第二代信息技术技能实训装置）

（符合综合布线1+X证书考核设备标准）

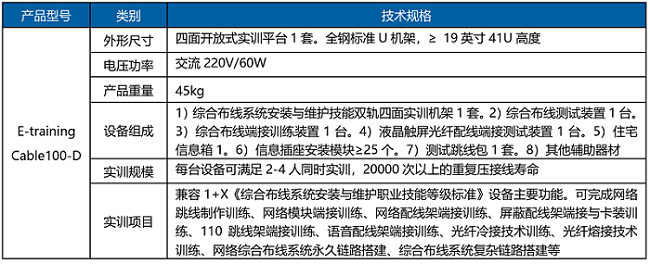

一、产品型号及技术规格

二、产品标准

    1）可完成综合布线系统安装与维护（初级）：住宅内综合布线系统的工作准备、项目安装调试与故障处理、项目测试验收与管理等工作的能力。

    2）可完成综合布线系统安装与维护（中级）：建筑物综合布线系统的工作准备、项目安装调试与故障处理、项目测试验收与管理等工作的能力。

    3）可完成综合布线系统安装与维护（高级）：建筑群综合布线系统的工作准备、项目安装调试与故障处理、项目测试验收与管理等工作的能力。

三、产品特点

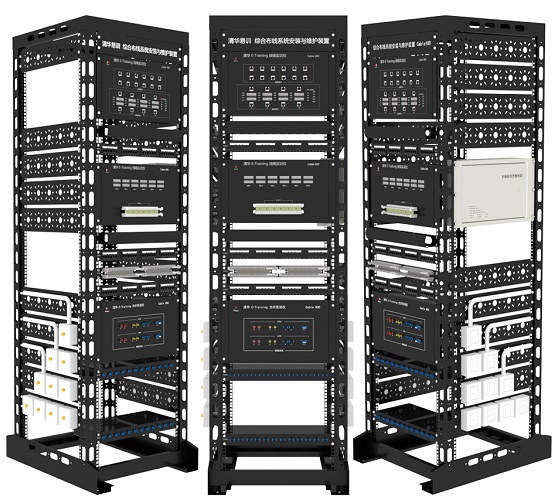

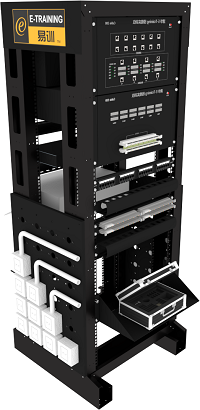

1）装置包含第二代综合布线系统安装与维护技能鉴定集装架1套，采用升级款四面开放式实训平台结构，全钢标准U机架，国标19英寸41U。装置长（前后）500mm，宽（左右）830mm，高2070mm（含两侧住宅信息箱2个和底部4个脚轮）。

2）装置包含全钢喷塑立柱4个，设计有2列40排合计80个φ28mm孔，上下居中；2列41排82个φ22孔，上下居中；4列41排164个φ6.5孔，上下居中；2列标准U设备安装方孔；4组8个安装孔。立柱为左右对称，4个立柱安装时可任意摆放。标准U设备安装孔。立柱为左右对称，可任意组合与摆放。全钢喷塑顶帽1个。顶面设计有8个φ60×150条孔，两侧分别设计有10列3排30个φ8孔、9个φ25孔，四面设计有4组16个立柱安装孔。全钢喷塑底座1个。底面设 计有8个φ60×150条孔、4组16个脚轮安装孔，两侧分别设计有10列3排30个φ8孔、9个φ25孔，四面设计有4组16个立柱安装孔。装置包含全钢喷塑立柱、顶帽、底座，2寸带刹车万向脚轮4个。

3）综合布线测试装置1台（清华易训 Cable300）。19英寸5U，尺寸480mm×50mm×262mm。设计有12个RJ45插口和上下排共108个LED发光指示灯，96个线芯连接指示灯和12个屏蔽层连接指示灯，分为6组，每组18个指示灯（上下两排各9个指示灯），其中16个指示灯显示线芯连接情况，另2个指示灯显示屏蔽层连接情况。能够同时制作和测量6组网络跳线或链路（屏蔽或非屏蔽），对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，其中每根屏蔽跳线或链路对应2个指示灯显示屏蔽层连接状况，能够直观判断铜缆的跨接、反接、短路、断路等布线故障。

4）综合布线端接训练装置1台（清华易训 Cable 500）。19英寸5U，尺寸480mm×50mm×262mm。设计有1组配线端接模块和上下两排共100个指示灯，能够同时端接6根双绞线或1根25对大对数电缆的两端，每次实训每人端接线100次，每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有100个指示灯分50组，同时显示6根双绞线或1根25对大对数电缆的全部端接情况，能够直观判断跨接、反接、短路、断路等综合布线常见故障。

5）光纤配线端接测试装置1台（清华易训 Cable 600）。19英寸5U，尺寸480mm×50mm×262mm。装置设计有4个SC插口、4个ST插口、4个FC插口、4个LC插口和8个指示灯，指示灯具有持续和间断闪烁两种显示功能，具有10种不同光纤跳线和链路的配线、端接、通断测试等功能。

6）国标住宅信息箱1个。尺寸480mm ×115mm× 300mm。住宅信息箱内设有6U立柱2个，箱体设计有φ25穿线孔30个，φ50穿线孔3个，φ6安装孔3个。配套有标准U挂耳2个，网络配线模块2个，TV配线模块1个，交流电源模块1个，路由器安装模块1个。

7）装置信息插座安装模块25个。单个安装模块19英寸2U，配合安装设计有穿线孔、螺丝固定孔、管卡固定孔、理线绑扎孔等，可安装铜缆及光纤信息插座，具有多种组合方式，可根据需要调整安装位置和数量。

8）装置配套测试跳线包1套。内容包括数据测试跳线（RJ45-RJ45六类非屏蔽多股软跳线）2根，语音测试跳线（RJ45-RJ11六类非屏蔽多股软跳线）1根，屏蔽测试跳线（RJ45-RJ45六类双屏蔽多股软跳线）1根，鸭嘴测试跳线（RJ45-8位鸭嘴六类非屏蔽多股软跳线）1根，鸭嘴测试跳线（RJ11-8位鸭嘴六类非屏蔽多股软跳线）1根，光纤测试跳线（SC-SC单模跳线）2根，光纤测试跳线（ST-ST单模跳线）2根。

9）其他配套器材：六类屏蔽网络配线架1个，超五类网络配线架2个，110型通信跳线架1个，25口语音配线架1个，理线环2个，8SC+8ST组合式光纤配线架2个，PDU插座1个及配套耗材1批（包含大拐弯PVC穿线管9根，φ20PVC管卡30个，φ21.2波纹管8根，φ21.2波纹管接头16个，86×86×65mm信息插座底盒28个，86×86×45mm透明信息插座底盒32个，双口信息插座面板40个，双口SC光纤面板8个，双口ST光纤面板8个，TV面板4个，非屏蔽网络模块40个，RJ11语音模块16个）。

四、产品功能

        1）本实训装置执行《综合布线系统安装与维护职业技能等级标准》要求，适合综合布线系统安装与维护职业技能等级证书初级、中级、高级技能训练与考核，能够进行住宅内、建筑物、建筑群综合布线系统安装与维护技能训练与考核。结合1+X《综合布线系统安装与维护（初级）》教材，并以住宅为例，介绍了小型综合布线系统工程的工作准备、常用器材与工具、安装调试与故障处理、测试验收与项目管理等内容，配套习题、互动练习、实训项目、实训指导视频等丰富资源。

        2）配套教材按照1+X《综合布线系统安装与维护职业技能等级标准》初级职业技能要求，以住宅为例，重点介绍了小型综合布线系统工程的工作准备、常用器材与工具、安装调试与故障处理、测试验收与项目管理等内容，配套习题、互动练习、实训项目、实训指导视频等丰富资源。教材需以职业技能为模块，以工作任务为引领，以项目流程为顺序，包括工作任务、图片、表格、实训项目、互动练习、实操指导视频，通俗易懂的语言和大量图表，诠释和给出了关键职业技能和工程经验。配套提供相关教学资源的开发计划书，包括教材类、教学视频类、课件类等具体的计划内容及方案。

3）装置配置齐全。依据信息技术工程典型案例和实践应用，设计带有7个独立实训操作考核单元。包括①屏蔽电缆永久链路 ②网络数据永久链路 ③综合布线永久链路（数据+语音）④光纤永久链路安装 ⑤光纤永久链路熔接 ⑥光纤永久链路冷接 ⑦住宅布线系统。

4）装置功能先进。能够进行住宅内、建筑物、建筑群综合布线系统安装与维护技能训练与考核，适合作为综合布线系统安装与维护职业技能等级证书初级、中级、高级技能实训与考核平台。同时具有原理认知、规划设计、安装施工、运维管理等全产业生态链教学实训功能。仿真典型工作任务，实训内容全面系统、重点突出，实训项目循序渐进、层次清晰，实训功能先进、实用性强。满足综合布线工程原理认知、规划设计、安装施工、运维管理等全产业生态链教学实训功能。仿真典型工作任务，实训内容全面系统、重点突出，实训项目循序渐进、层次清晰，实训功能先进、实用性强。

5）装置快速评判。每个单元既能满足4名学生同时进行不同项目的技能实战训练，也能满足4-8人按照顺序进行技能鉴定，并且在5分钟内快速完成测试与评判。一次技术和材料准备，多人多批次快速技能鉴定，减少了准备和评判时间，提高了鉴定效率，保证了技能鉴定的公平公正。实训装置即能满足4名学生同时进行不同项目的技能实战训练，也能满足4-8人按照顺序进行技能鉴定，并且在5分钟内快速完成测试与评判。
