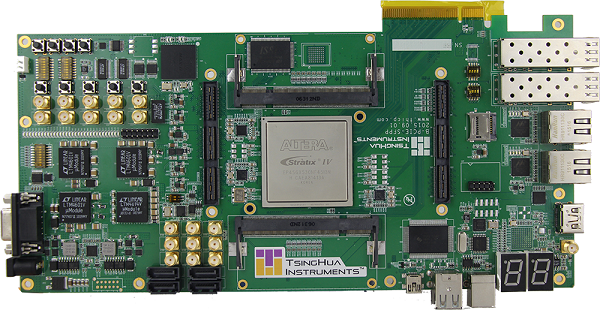

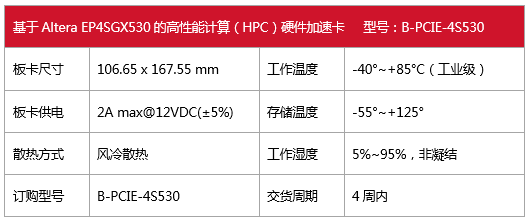

B-PXIE-4S530是一款基于PCI Express总线的高性能FPGA计算加速卡。作为基于服务器的PCI Express数据采集、处理、存储设备,该板卡可以实现2通道万兆光纤网络数据的高速采集、实时处理、实时记录和宽带回放,强大的FPGA处理性能,可以实现百万门级的硬件加速,方便用户进行复杂的逻辑处理与算法运算。
该板卡采用了Altera的Stratix IV GX系列FPGA处理器,并支持行业标准的外围设备、连接器以及丰富的接口,该系列的FPGA处理器,具有低抖动、兼容性、平衡性的高速串行收发器,能够在SATA、HSMC或万兆光口上以最高8.5Gbps的速率运行。

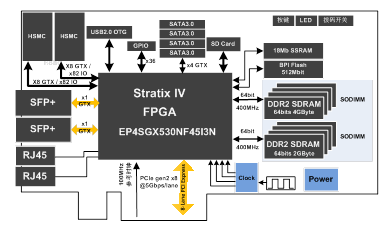

标准PCI Express全高卡,符合PCIe规范;
板载1片Altera Stratix IV系列高性能FPGA处理器;
板载2组64位 4GB DDR2 SDRAM(SODIMM)内存;
板载1片256Mbits BPI Flash;
板载18Mb SSRAM静态缓存单元;
板载1KB EEPROM用于少量数据存储;
板载1片SD CARD;
具有8路SATA 3.0接口;
具有2个SMB高速串行扩展接口;
具有2个HSMC高速连接器,用于子卡的扩展;
具有4个按钮、4个拨码开关、4个LED灯、8位DIP开关;
具有2路千兆以太网口;
具有2个独立的七段数码显示管;
具有2路SFP光纤接口;
具有1个USB主/从控制器接口;
板载高精度有源晶振。
FPGA处理器性能:
FPGA处理器型号:EP4SGX530NF45I3N;逻辑资源:共212480个ALMs,共有531K个LEs,共424960个寄存器;存储器资源:共20736Kbit嵌入式存储器资源,共6640Kbit MLAB存储器资源;乘法器资源:共有1024个18x18bits乘法器资源;时钟资源:共有88个Regional时钟网络,112个Periphery时钟网络,12个PLL;IO资源:共有1932个PIN;高速串行收发器:共有48个高速串行收发器:其中32个支持8.5Gbps,16个支持6.5Gbps;PCIE核:共有4个PCIE硬核资源;
存储性能:
动态存储:2组SO-DIMM DDR2 SDRAM;工作在400MHz频率,理论带宽可达102Gbps,8GByte吞吐能力;Flash存储器:支持256Mb BPI Flash,16位数据总线;静态存储性能:支持18Mb ZBT SSRAM;IIC EEPROM:支持1KByte EEPROM;SD卡:支持SPI以及SD 1-bit两种SD Card读取模式;
时钟性能:
3个可编程PLL;HSMA与HSMB均具有收发器时钟源;SATA接口150MHz时钟源;1路FPGA LVDS时钟源;1路50MHz时钟源;1路100MHz LVDS时钟源;
接口性能:
千兆以太网口:支持2路千兆以太网口,采用外部PHY模式,FPGA内嵌EMAC;光纤接口:支持2路SFP+光纤接口,最高支持8.5Gbps线速率;HSMC接口:支持2组HSMC扩展接口,每组分别具有x8 8.5Gbps高速串行接口和x82个普通IO接口;SATA接口:支持8路SATA3.0接口, 6.0Gbps线速率,可以做为主设备或从设备;USB接口:支持1个USB主/从控制器;完全符合通用串行总线规范2.0修订版标准;支持高速数据传输、全速与低速数据传输;支持USB主设备或者从设备;支持3种USB接口;支持PIO和DMA方式;多媒体接口:支持1个HDMI显示输出接口;最高支持1920x1080分辨率;支持热插拔;PCIe主机接口:支持x8 PCIe gen2,线速率达到5Gbps;SMA接口:2个SMA连接器用于收发器外部时钟输入;4个SMA用于LVDS时钟输入;2个SMA用于时钟输出;1个SMA用于外部时钟输入;2个SMB用于高速串行收发器扩展。
前面板具有2路千兆以太网口。
前面板具有2路SFP LC光纤接口。
软件支持(Software Support)
FPGA的软件支持包含:
完整的DDR2控制程序;FPGA的PCIe链路控制程序;FPGA的光纤接口程序;FPGA的千兆以太网口测试程序;FPGA的SATA3.0主控测试程序;FPGA的高速HSMC互联测试程序;USB接口程序;SD CARD读写测试程序;BPI Flash读写测试程序;EEPROM读写测试程序;SRAM读写测试程序;
演示DEMO程序:
PCIE链路演示DEMO;HSMC子卡互联DEMO;SATA存储DEMO;
服务器硬件加速
高速光纤通道采集
图形图像处理
算法验证平台
