清华易训-ABK 系列公共广播实训系统

概述

智能建筑中的公共广播系统是智能楼宇系统不可缺少的基础设施之一，尽管近几年视频技术和网络技术在飞速发展，但广播系统仍以它的实用性、经济性、便捷性被各类学校所应用。我国现有的学校基本上都有广播系统，主要用于广播通知、播音乐、召开会议等。随着现代信息技术的不断发展，利用广播系统进行语音语言播出的需求在不断的增加，传统的公共广播系统已不能满足需求。

清华易训ABK系列公共广播实训系统，是由清华易训根据当前广播系统功能要求不断增加，利用较为先进的通讯技术、计算机技术、宽带数字广播技术等开发的一套智能广播系统实训系统，本着先进性、稳定性、实用性、经济性的设计思想，在充分满足语音广播的基础上，还可满足各种广播系统实训要求。实训时可根据不同的布线区域，不同的广播功能要求，设计不同的广播实现方式。广播控制室通过广播控制系统的可视化操作平台，对整个广播系统进行智能化控制。

易训ABK型多通道数字广播实训系统是在已有智能化广播系统的基础上进行的一次重大改进，使广播系统功能有更大的灵活性和兼容性，它不但可以安装在任何广播系统的前端实现广播系统的自动播出，实现播出内容的数字化。而且在原来单通道的基础上，增加到了六路分区通道。并且每一路都可以在单独的控制下，进行分时段，分区域播放。

广播实训系统方案设计依据

工程方案的制定，设计，依据国家有关文件的标准和规定。主要有：

• 《有线电视广播系统技术规范》

• 国家标准GB50200—94《有线电视系统工程技术规范》

• 《30MHZ—1GHZ声音和电视信号电缆分配系统》

• 《民用建筑电气设计规范》GBJ/T16-1992

• 国际电联有关标准

• 建筑通讯有关行业标准

实训设备构成

• 易训ABK智能广播实训系统，利用先进的计算机、宽带数字广播技术，由控制室内播出主机（DVD机）将模拟音频信号进行传输，置于易训实训墙体上的定压音箱进行播放。系统灵敏度高，背景噪音低，音质好，频率稳定。

  系统可选配计算机自动播放主机及可视化软件操作平台，可实现定时播放、打铃、分区广播、定点广播、自动播出。控制教室内广播的开与关、收听频道，也可在教室中使用遥控器控制广播的开与关、收听频道及音量大小。



1. 广播主控设备部分：（可安装于管理间机柜中）

2. 易训广播实训系统主机 ABK PA 2006



3. ✵2路话筒输入，3路AUX输入；1路AUX输出；100V、70V定压输出；5单元LED电平表
   ✵有默音功能，便于插入紧急广播。
   ✵各通道独立音量控制；高、低音调控制
   ✵输出短路保护告警
   ✵带六分区输出
   ✵额定输出60W/120W

产品参数

1. 广播音源播放主机（可播放DVD/VCD/CD等多种格式文件）

  2、定压音箱部分（安装于易训实训仿真墙体上）：

1. 布线实训方式：各区采用总线制，从各实训区拉一条线到控制主机（易训ABK主机）。

2. 布线种类：1.5平方的护套线。采用并联方式连接系统主机及各处音箱。

3. 实训墙体用5W的壁挂式音箱，可依据实训墙体模块数量选择安装个数。





   清华易训 公共广播实训系统 连接图

   广播系统实训功能及特点

• 丰富的音频资源：

  本广播实训系统是从DVD机直接调用音频文件的，而音频文件的来源既可以通过计算机接入互联网、CD拷贝，又可以通过录音软件自行录音等多种形式，省却了购买碟片的大量资金，在音频文件的更新上变的更加方便和容易。

• 多路音源输出：一般的广播系统同时只能自动播出一路音源，而本系统可以不限时的同时输出多达六路不同的音频信号，满足不同区域在同一时间播放不同的节目内容。极大的满足及丰富了学校的教学资源。

• 多路立体声播放：各个收听点也可根据不同的需求收听不同的节目

• 分区广播：系统可根据需要对某个实训区进行分区、分组广播。

• 共缆传输系统采用射频传输技术与闭路电视系统共缆传输，节省了网络投资，也为将来接入国家宽带网打下了基础

• 定点广播：可实现点对点定向广播功能，根据需要对某一实训区域进行单独广播。

• 自动播放功能：自动播放软件可对播放内容进行设定、编排播出时间实现自动播放。

• 播放多种文件格式：计算机播出系统可播放WAV、MID、WMF、MP3等数字音频文件格式

• CD盘播放：系统支持CD盘播放各种音乐节目。

• 可预排播放课表：根据学校教学和管理的需要，系统可预排播放课表，开机后自动播放。并可存储、修改、编辑播放表。

• 可自行设定各类播放标识符：如上、下课铃声，国歌等。

• 音箱、音柱失真小无噪音

• 音量加减：可通过遥控器控制音量加、减。

• 直接键入选台：可直接通过遥控器键入接收频率选台，具有良好的选择性。

• 具有红外遥控接口：可使用遥控器进行控制。

  配套实训软件

  （1）控制界面友好，全中文模块化设计，美观大方，操作简单明了。

  （2）良好的开放性和兼容性为安装、调试和今后的维护免去了不必要的麻烦。对所控设备没有品牌和型号的限制，真正的实现所见即所控。

  （3）主控软件软件操作界面

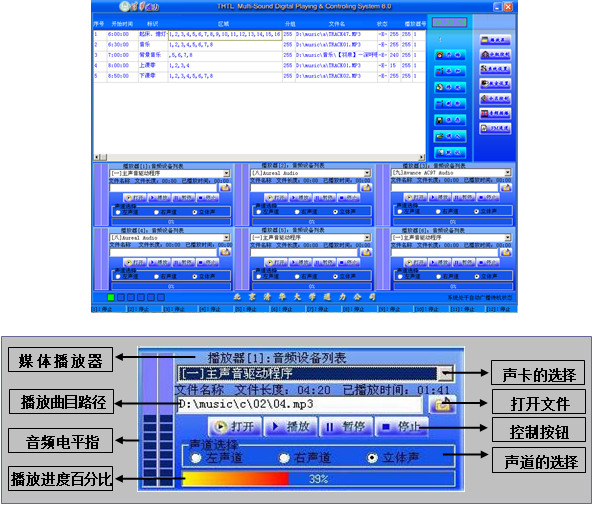

  清华易训 公共广播实训系统 软件界面



  设备列表及参数（按1组学生实训量计算）



• 实训项目
  实训一 广播系统专用机柜的安装【1课时】
  实训二 功放和调音台等控制传输设备的安装【1课时】
  实训三 音箱和音柱等输出设备的安装【1课时】
  实训四 话筒和DVD机、调谐广播等输入设备与系统安装调试【1课时】
