光纤性能测试实训装置

100-c1.png          100-c2.png

Cable100-C1                       Cable100-C2


                                                                               光纤时域测试实训装置(含光纤时域测试平台)


两种配置型号(Cable100-C1及Cable100-C2)包含以下主要测试设备

19英寸镁铝合金开放式落地机架 1套                            6U机架式网络压接实训测试仪(易训 Cable 500)1台

 6U机架式网络跳线检测仪(易训 Cable 200)1台        6U机架式光纤性能测试仪(易训 Cable 800)1台

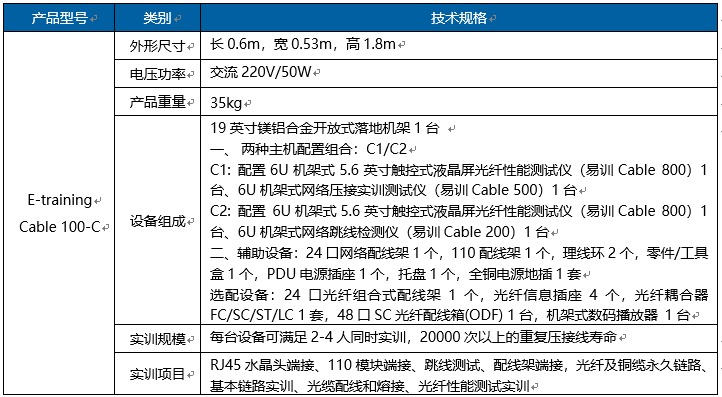

★ 产型号及技术规格


产品特点

1)装置选用标准19英寸镁铝合金开放式落地机架,尺寸:长0.6米,宽0.53米,高1.8米。机架下部有4个低脚螺丝固定,设备牢固,能承受实训打线的冲击力。

2)机架式带彩色LED色块显示功能的网络压接实训测试仪(易训Cable 500)(数字彩色乘法LED色块显示灯,共96个)1台,每芯线端接对应彩色LED发光块,直观持续显示端接连接状况和线序,分48组共有96个发光色块,同时显示6根双绞线全部端接情况,直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以2.4GHz无线信号传输至教师计算机管理端易训Info system软件中。

3)彩色LED显示功能的网络跳线检测仪(易训Cable 200)(数字彩色乘法LED色块显示灯)1台,对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块,直观持续显示连接状况和线序,分为32组共有64个发光色块灯,并设有线缆类型、组别、故障类型提示灯,可快速同时检测出4根跳线压接情况。测试结果以2.4GHz无线信号传输至教师计算机管理端易训Info system软件中。

4)机架式彩色7英寸LCD触摸式液晶屏的双绞线/光纤线缆实训测试仪(易训 Cable 800)1台,高度6U,测试仪面板设置3组跳线测试口、6组RJ45链路测试口、50对110信息端口、多模3组(SC-SC、 SC-ST、LC-LC)、单模3组(SC-SC 、SC-ST、 LC-LC)耦合器测试接口。Wince操作系统,人机对话,可将班级、学号、姓名等信息输入系统中。测试仪上即可实现包括线双绞线缆端、压接、110通讯端子端接实训及测试,也能实现光缆熔接实训的测试,并将测试结果以彩色3D图形方式快速显示在液晶窗口中。测试结果以2.4GHz无线信号传输至教师计算机管理端易训Info system软件中。

5 ) 本实训设备满足世界技能大赛及全国职业院校技能大赛“网络布线”赛项竞赛要求。



★ 实训功能

装置可进行光缆配线和熔接实训、性能测试实训。两个光纤配线架之间相互连接进行熔接操作,也能与其它光纤配线架相互连接进行熔接实训,以及进行室外光缆,室内光缆的安装,光纤、光缆的识别实训,光纤熔接工具识别实训,光纤接续操作实训,光纤端子与光配线架和机柜的拆装实训,盘纤操作实训,光纤跳线连接操作实训,多模光纤性能测试实训,单模光纤性能测试实训,光纤故障分析实训,光纤故障处理操作实训。
