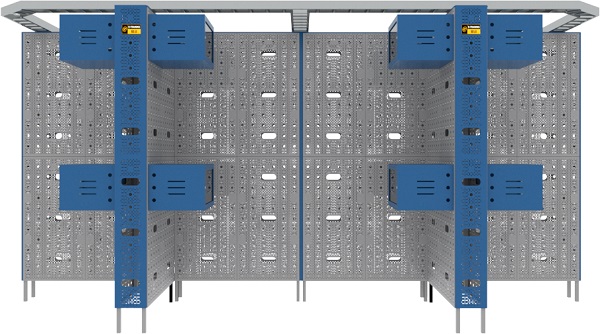

第二代IT工程技术实训平台（ICT工程技术实训平台）

产品型号：清华易训 WALL-1000-S
产品规格：全钢结构，长2.88米，宽1.44米，高2.6米。每个模块尺寸：长1.2米，宽0.24米，高2.6米。
一、产品新特点：

1、最新数实融合化设计。配磁吸式专业知识牌20个，链接二维码20个，手机支架2个，与清华易训最新全国发行教材完美结合，扫码观看实训项目、实操指导视频等专业教学实训资源。

2、配套虚拟VR教学实训资源。具有认知教学模式、实训教学模式和考核测评模式等三种场景。

3、融合展示工匠技能。配套建筑物和住宅综合布线系统等，实物展示专业布线与理线工艺规范等。

4、新增众多实训场景化项目。高仿真一栋大楼三层建筑结构，安装配线子系统布线，技能训练项目10个，20课时以上。

5、配套高性能交换机2种。配套网络交换机与前置RJ45口语音交换机，满足综合布线应用技能实训。

二、产品结构：
1、设备整体为全钢结构。钢板为1.5毫米冷轧钢板，强度高，不易变形，表面喷塑处理，不生锈，美观漂亮；设备表面平整，无任何凹槽，有利于提高产品使用寿命和后期免维护；
2、实训平台采用高强度方钢龙骨支架。实训平台密布各种安装孔，适合安装各种IT类产品，进行工程技术实训，产品综合实训使用寿命高达10万次；
3、实训平台每个模块安装孔对应，能够轻松穿越到对面，进行穿墙布线实训；
4、例如4模块设备整体长2.88米，宽1.44米，高2.6米。（每个模块长≥1.2米，宽≥0.24米，高≥2.6米）组成2个角区域，U字型结构布局，性价比最高，能够满足6人同时实训操作；
5、每个角区域安装有楼层模拟板+支架2套，其长1.2米，宽0.24米，模拟三层建筑结构；
6、每个角区域配套两个6U实训专用机柜，长300毫米，宽530毫米，高300毫米，蓝色喷塑处理，钢板厚度1.5mm ，冷轧钢板，坚固耐用，五面16个Φ25进出线孔，亚克力安全门，能够进行信息网络布线系统管理间和设备间的设备安装调试等综合实训；
7、每个角区域同时也配套住宅信息箱（RDB）1套，长320毫米，宽160毫米，高240毫米，全钢结构，包含9英寸1U 6口超五类非屏蔽配线架2个、9英寸1U 8口SC 光纤配线架1个、9英寸1U 1进四出闭路电视配线架1个，能够进行住宅布线的设备安装调试等综合实训；
8、同时或者交叉模拟网络综合布线工程的2个工作区、2个设备间、2个垂直、2个水平、2个管理等子系统实训；
9、模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
三、实训功能：
1、设备预设M6高硬度螺孔、Φ6.5通孔、Φ5X20横向条孔、Φ5X20纵向条孔、Φ25穿线孔、Φ60X150手孔等多种规格的安装孔，除满足综合布线配线子系统机柜、线槽/管、信息插座安装外，还适合安装智能楼宇、智能家居、物联网等各种孔距的终端设备，扩展功能更加强大，能够作为智能楼宇、智能家居、物联网工程技术实训平台，并且能够模拟真实暗埋管布线，暗埋穿线在实训装置内部进行，模拟工程实际，表面平整美观，不得出现各种凹槽。
2、每个宽1200mm，高2400mm实训区域包含1200*600毫米全钢孔板4块，每块孔板设计有1676个螺孔和通孔，满足IT类各种产品安装与实训。主要如下：Φ60x150手孔3个,孔距400mm；Φ25穿线孔56个,孔距100mm；Φ6.5通孔851个，孔距25mm；M6高硬度螺孔72个，孔距100mm；Φ5x20横向条孔248个，中心距25mm；Φ5x20纵向条孔436个，中心距25mm。Φ5安装孔10个。
3、每个宽240mm，高2400mm实训区域包含1200*240毫米全钢孔板2块，每块孔板设计有394个螺孔和通孔，满足IT类各种产品安装与实训。主要如下：Φ60x150手孔3个,孔距400mm；Φ25穿线孔7个,孔距100mm；Φ6.5通孔168个，孔距25mm；M6高硬度螺孔36个，孔距75mm；Φ5x20横向条孔136个，中心距25mm；Φ5x20纵向条孔36个，中心距≥25mm；Φ5安装孔8个。
4、Φ60x150手孔适合成人手臂轻松穿过和转动，可以在内部安装螺母，进行线管安装及布线。Φ25穿线孔适合安装dn16、dn25等各种塑料管和波纹管。孔板焊接的M6高强度螺母，适合快速安装设备。直接使用M6螺丝固定设备，不需要螺母。Φ6.5通孔适合安装M4、M5、M6螺丝+螺母，固定各种设备。Φ5X20纵向条孔和横向条孔，适合在任意位置安装M3、M4、M5螺丝+螺母，固定各种设备。每个模块安装孔对应，能够轻松穿越到对面，进行穿墙布线实训。能够进行信息网络布线工作区、水平子系统、垂直子系统等布线安装与实训。本实训平台特别适合下列IT工程技术原理展示、设备安装与调试实训、综合技能应用与考核等：信息网络布线系统、计算机网络工程应用系统、信息安全工程应用系统、智能建筑工程应用系统、智能家居工程应用系统、物联网工程应用系统、视频监控工程应用系统、智能报警工程应用系统、消防工程应用系统、电气工程安装应用系统等。
5、具有网络综合布线设计和工程技术实训平台功能。
6、实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。
7、具有搭建多种网络永久链路、信道链路平台功能。
