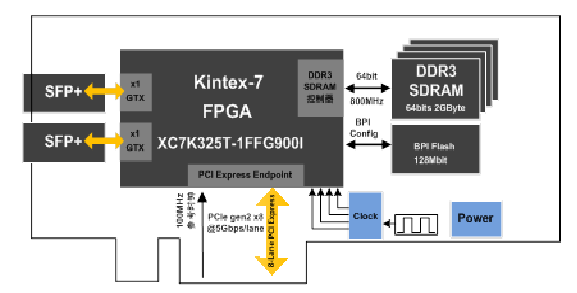

B-PCIE-SFPP2是一款基于PCI Express总线的高性能万兆光纤数据录播卡。作为基于服务器的PCIE数据录播设备,该板卡可以实现2通道万兆光纤的高速采集、实时记录和宽带回放。该板卡为标准半高半长尺寸,适合于目前主流半高机箱的服务器或超微工作站。
标准PCI Express半高半长卡,适合于半高机箱。
符合PCI Express Gen2.0规范,可选x1、x4或x8模式,理论带宽高达40Gbps。
2路万兆光纤网络接口,最大支持10Gbps/lane线速率,理论传输带宽可达2Gbyte/s。
板载1组64位2GByte DDR3 SDRAM内存,可实现800MHz时钟速率的高速数据缓存,理论带宽高达12.8Gbyte/s,DDR3 SDRAM读写效率高达90%。
板载8位拨码开关,可通过拨码开关选择板卡的工作模式。
板卡具有4路光耦隔离输入、4路光耦隔离输出数字离散IO。
板载高精度有源温补晶振,温度稳定性±0.28ppm,老化率±1ppm
板载1片32Mbyte SPI Flash,用于存储少量参数信息。
板载1片32Mbyte BPI Nor Flash,用于FPGA的加载。
支持动态包长:每个包4个至1M个字节。
支持2路万兆光纤网络数据的采集、记录与回放。支持硬件回放与软件回放。
万兆光纤接口协议支持aurora 64b/66b,支持RapidIO协议,支持用户自定义协议。光纤传输协议不占用CPU资源。
PCIE DMA性能:读写效率可以达到80%以上(Win7 64位操作系统)
光纤接口:LC型,单模或多模,单模传输距离达10km,多模节点距离达300m
PCIE金手指:x8金手指,适合于x8、x16槽位
软件支持(Software Support)
支持Windows XP 32位、Win7 32位、Win7 64位操作系统。
提供Windows XP 32位、Win7 32位、Win7 64位下的驱动程序及测试程序。
提供Linux、Vxworks下的驱动程序及测试程序。
提供底层接口API函数(DLL)。
图形图像光纤采集处理
模拟数据光纤采集
实时信号检测系统
